¿Cómo es el proceso constructivo de una casa de 1 o 2 pisos? Parte 1° - Cimentaciones titulo E- NSR-10

Bienvenidos a mi primera entrada, hoy vamos a hablar de cómo podemos construir cimentaciones para casas de uno y dos pisos sin necesidad de contar con diseño estructural ni estudio de suelos, esto basándonos en la NSR-10 (Reglamento colombiano de construcción sismorresistente); la cual es la encargada de reglamentar las condiciones que deben cumplir las construcciones para que la respuesta estructural ante un sismo sea favorable.

Aclarando que el termino correcto es sismorresistente, no antisísmico; ya que los sismos son fenómenos naturales que no se pueden evitar, pero si podemos estar preparados para afrontarlos.

El objetivo principal de la norma es salvaguardar las vidas humanas ante la ocurrencia de un sismo fuerte y pues aplicando esa normativa indirectamente tambien se obtiene defensa de propiedad.

Tomado de: NSR-10 Cap-A-2 Zonas de amenaza sísmica

Cumpliendo con lo dispuesto en el título E de la norma no se requiere diseño estructural ni estudio de suelos, siempre y cuando se haga una investigación mínima del terreno en la zona, donde se demuestre que este sea óptimo para construir tal como se explica a continuación:

Investigación minima: En todos los casos se deben cumplir los siguientes requisitos mínimos, los cuales deberán ser consignados en un memoral de responsabilidad suscrito por el profesional responsable de la licencia de construccion:

• El ingeniero o el profesional responsable de la licencia de construcción de verificar el comportamiento de casas similares en la zona donde vamos a construir la nuestra que no presentan agrietamientos de asentamientos excesivos ni perdida de verticalidad y que los suelos no sean muy comprensibles o expansibles.
• Debe verificar la ausencia de procesos de remoción en masa, es decir que en la zona no se presenten deslizamientos de tierra o fenómenos de erosión, así mismo que no este cerca de cuerpos de agua, y que no se presenten actividades mineras en esa zona u otros fenómenos que puedan afectar la estabilidad de la vivienda
• Es importante realizar mínimo un apique por cada tres unidades construidas o por cada 300m2 de construcción, hasta una profundidad mínima de 2m, en el constate la calidad razonable del suelo de cimentación.
• Al realizar dicho apique, debe quedar constancia de los diferentes espesores de materiales inconvenientes para el apoyo directo y superficial de la cimentación, como son: descapote, escombros, materia orgánica, etc. Los cuales deberán ser retirados durante la construcción.
• Si las condiciones del suelo son inadecuadas para la estabilidad de la vivienda o la pendiente del terreno es mayor al 30% será obligatorio realizar un estudio de suelos, sin embargo, para pendientes menores al 30% y que no tenga ninguno de los anteriores problemas que influyan en el agrietamiento, asentamiento u otro fenomeno que pueda afectar la estabilidad , se podrá proceder siguiendo los requisitos del titulo.

Ahora si, procedemos a ver como es el proceso de diseño de la cimentación para su casa de uno o dos pisos, para este diseño se utilizaran cimientos corridos o vigas de cimentación.

fuente: ConstruReyes ingeniería

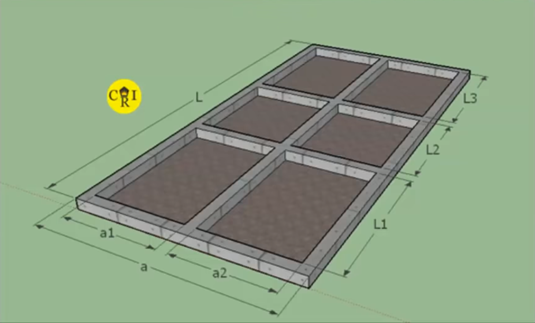

• La norma dice que debe ser un sistema reticular en planta, es decir que forme anillos aproximadamente rectangulares.
• Cada muro estructural o muro de carga debe contar con vigas de cimentación,

 Continuamos con la explicación en el siguiente video:

fuente: ConstruReyes ingeniería

Es muy importante tener presente que ya instalados los refuerzos de la cimentación, se deben colocar y anclar las armaduras de arranque de las columnas según se indique en los planos, previamente al vaciado de concreto.
